Inversion des arbres de prise de force arrière

LX008630
LX008630-UN-15AUG94

LX012500
LX012500-UN-29JAN96

LX012501
LX012501-UN-29JAN96

LX012502
LX012502-UN-29JAN96

L'embout de prise de force dispose de deux extrémités différentes: l'une avec 6 cannelures pour le régime de 540 tr/min, l'autre avec 21 cannelures pour le régime de 1000 tr/min. Nettoyer l'embout soigneusement avant de l'installer.

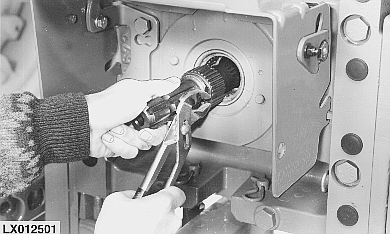

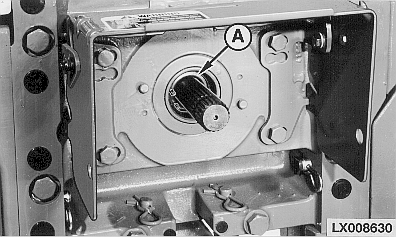

  1. Retirer le circlip (A) et tirer l'embout.

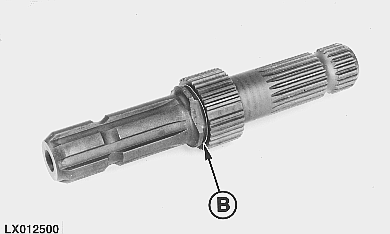

  2. Nettoyer l'embout soigneusement et l'enduire de graisse. La gorge (B) facilite la pose du circlip.

  3. Remettre l'embout en place dans le carter de prise de force jusqu'à ce que le circlip s'engage dans la gorge.

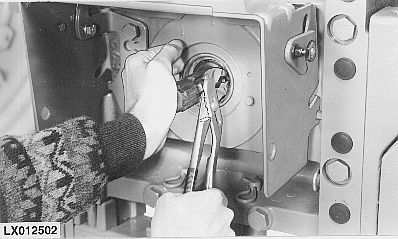

  4. Mettre le circlip en place.

NOTE: Pour faciliter la dépose et la repose du circlip, l'embout présente une partie plate.
